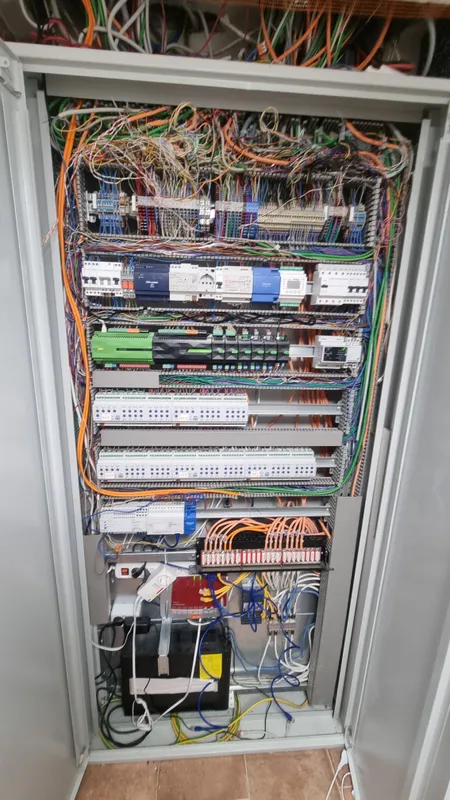

Referenz: Loxone Gen 1 und KNX-Anlage übernommen und fertiggestellt

Ausgangslage

Ein mehrstöckiges Einfamilienhaus, umgebaut um 2018, mit einer Ausstattung, von der viele träumen: Loxone Miniserver mit KNX-Anbindung, Schaltaktoren von MDT, KNX-Taster in rund 27 Räumen, DALI-Beleuchtung, Präsenzmelder, eKey-Fingerprint an drei Türen, eine Gira-Türsprechanlage, eine PV-Anlage mit Energiemanager und elektrische Velux-Dachfenster. Dazu hochwertige Netzwerktechnik.

Der Errichter hat das Projekt vor der Fertigstellung abgegeben. Übrig blieb eine Anlage, deren Hardware stimmte, deren Programmierung aber auf halbem Weg stehen geblieben war.

Was ich bei der Übernahme gefunden habe

Keine Intelligente Raumregelung: sechs einfache Zweipunktregler, von 13 Heizkreisventilen wurden nur 6 geregelt.
In allen Schaltuhren fehlte der Montag. Das Haus lief jeden Montag im Gebäudeschutz, statt zu heizen.
27 Automatikjalousien, aber bei keiner war die Automatik verdrahtet.
Fensterkontakte vorhanden, aber nicht mit der Alarmanlage verbunden.
Die Dachfenster waren als Beschattung angelegt. Bei automatischer Beschattung wären sie auch bei Regen aufgefahren.
Die Loxone-Software war veraltet, aktuelle Bausteine fehlten, 265 von 879 Objekten waren falschen Räumen oder Kategorien zugeordnet.
Mehrere Ein- und Ausgänge ohne Funktion, etwa ein verkabelter Taster, der nirgends verwendet wurde.

Nichts davon sieht man von außen. Die Taster funktionieren, das Licht geht an. Aber das Haus kann nur einen Bruchteil von dem, was eingebaut ist.

Umsetzung

Heizung: Intelligente Raumregler statt Zweipunkt

Ich habe Loxone Air nachgerüstet und Raumklimasensoren gesetzt, die Temperatur und Luftfeuchte messen. Damit führen jetzt 11 Intelligente Raumregler die Heizgruppen, mit Zeitplänen, Betriebsarten und Fensterkontakt. Dabei ist mir aufgefallen, dass die Ventile falsch herum angesteuert wurden; das ist auf allen Kreisen korrigiert. Und die Schaltuhren kennen wieder alle sieben Wochentage.

Beschattung und Dachfenster

Die 27 Jalousien fahren jetzt automatisch nach Sonne, Temperatur und Wetter. Die Dachfenster sind als Fenster angelegt, mit Sperre bei Regen und Wind. Im Bad öffnet das Dachfenster selbst, wenn nach dem Duschen die Luftfeuchte steigt, und eine Duscherkennung in drei Bädern reagiert auf den Feuchteanstieg.

Sicherheit: Kameras und Alarm

Vier Reolink-Kameras sind montiert und samt Rekorder in Loxone eingebunden, mit Patrouillenfahrt und automatischer Nachtabschaltung. Das Bild erscheint in der Loxone App, und bei Alarm kommt eine Push-Nachricht mit Kamerabild. Eine Anwesenheitssimulation ist programmiert.

Licht und Taster

Taster, die in der ursprünglichen Planung keine Funktion hatten, sind jetzt belegt. Die Garage hat eine Loxone Nano IO Air bekommen, im Bad sitzen neue Loxone-Taster, Präsenzmelder schalten das Licht im Eingangsbereich, und beim Heimkommen geht das Außenlicht an.

Zutritt

An der Haustür sitzt jetzt eine Gira-Codetastatur, die Tür öffnet per Zahlencode. Das defekte IP-Gateway der Gira-Türsprechanlage habe ich getauscht und die Anlage neu in Betrieb genommen. Der bestehende eKey-Fingerprint bleibt und hat neue Benutzer bekommen.

Aufgeräumt

Alle Objekte im Projekt sind den richtigen Räumen und Kategorien zugeordnet. Dazu kamen Wassersensoren an den kritischen Stellen, ein neuer Akku für die USV, ein Repeater für den Garten und eine Netzwerkleitung zur Garage.

Ergebnis

11 Räume mit Intelligenter Raumregelung statt keiner.
27 Jalousien mit Beschattungsautomatik.
4 Kameras in der Loxone App, Alarm mit Kamerabild.
Haustür per Code, eKey mit neuen Benutzern, Türsprechanlage wieder voll funktionsfähig.
Eine aufgeräumte Projektdatei, mit der auch später jemand arbeiten kann.

Was noch folgt

Ein paar Punkte sind geplant, aber noch nicht umgesetzt:

die Außensirene und die Anbindung der restlichen Fensterkontakte an die Alarmanlage,
zwei weitere Kameras,
die restlichen Heizkreise im Obergeschoss, die dafür neu aufgelegt werden.

Fotos

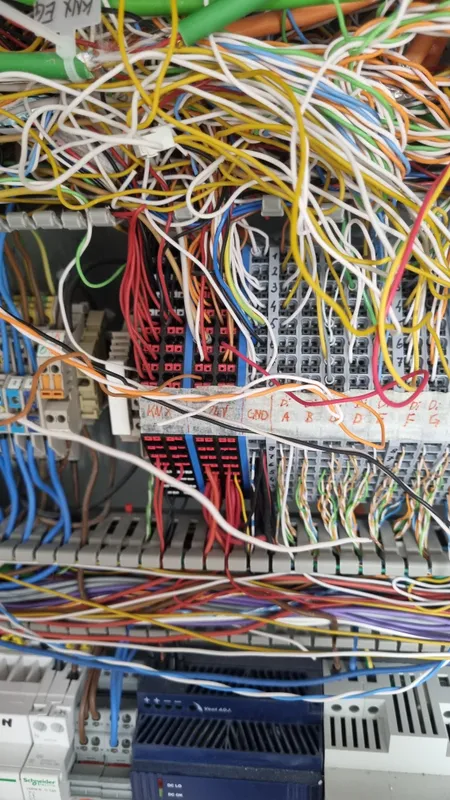

Dicht belegte Klemmen mit vielen bunten Leitungen im Verteiler — Vorher: Klemmen und KNX-Leitungen im Verteiler, kaum beschriftet.

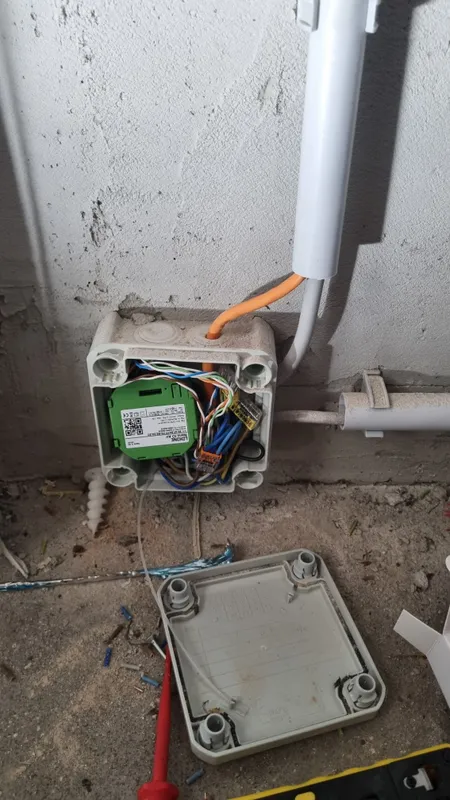

Loxone Nano IO Air in einer geöffneten Feuchtraum-Abzweigdose — Loxone Nano IO Air in der Feuchtraumdose: macht vorhandene Taster per Funk zu Loxone-Tastern.

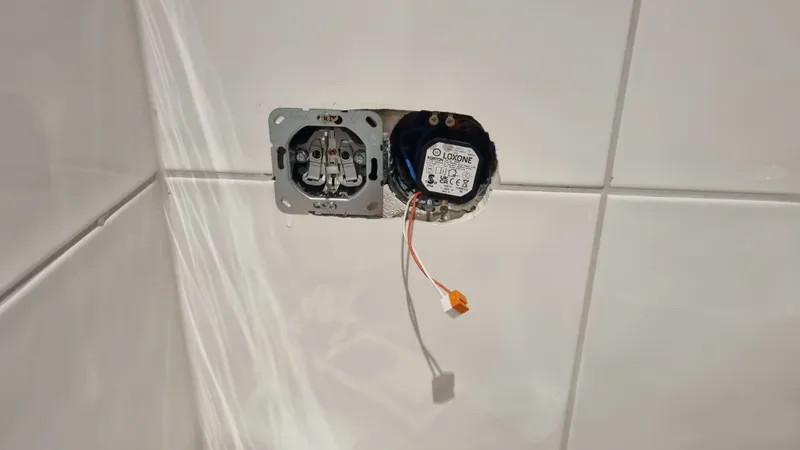

Unterputzdose mit Loxone-Netzteil neben einer Steckdose in der Fliesenwand — Unterputz-Netzteil für den Raumklimasensor im Bad, bevor der Sensor aufgesetzt wird.

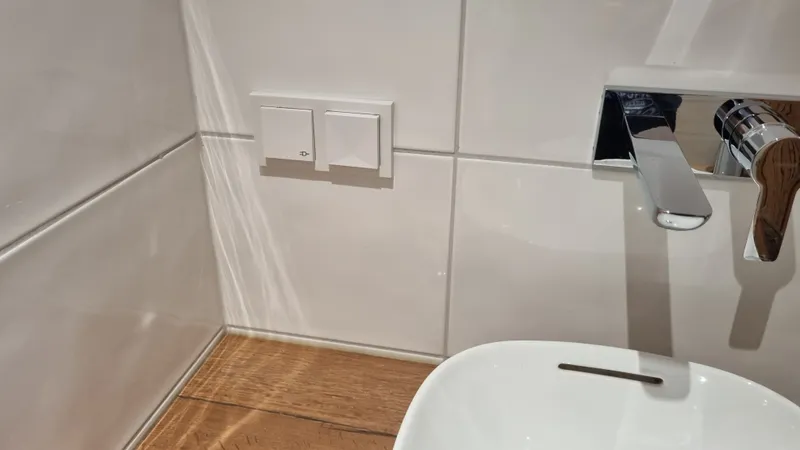

Weißer Loxone-Taster an der Fliesenwand im Bad neben der Armatur — Fertig: Loxone-Taster im Bad.

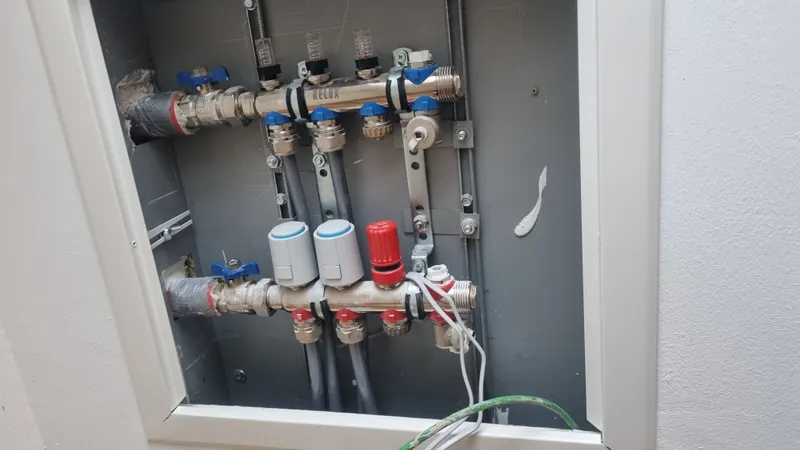

Heizkreisverteiler der Fußbodenheizung mit Stellantrieben — Heizkreisverteiler mit Stellantrieben, geführt von den Intelligenten Raumreglern.

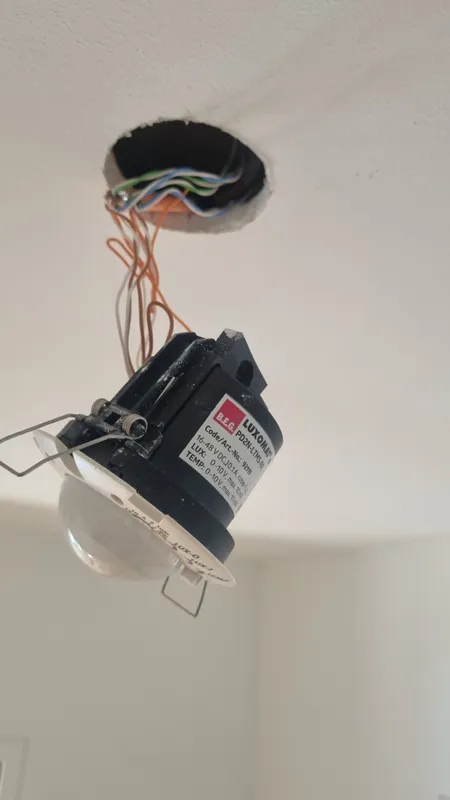

Präsenzmelder hängt beim Einbau an den Leitungen aus der Deckendose — Präsenzmelder beim Einbau in die Decke.

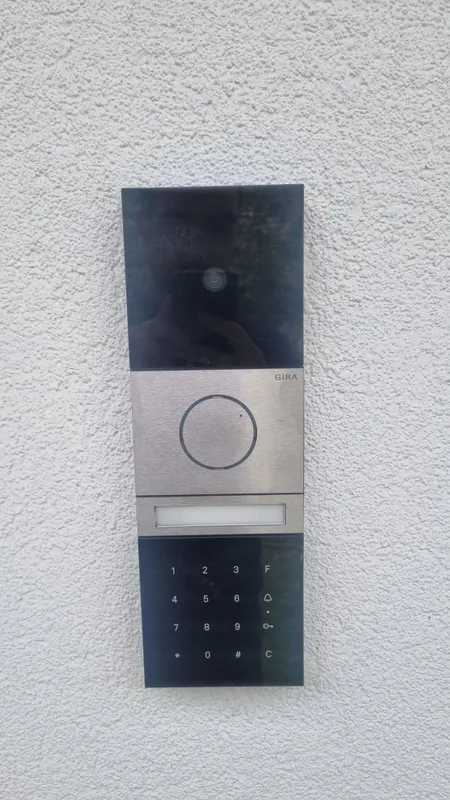

Gira-Türstation mit Kamera, Klingeltaste und Codetastatur an der Hauswand — Gira-Türstation mit Codetastatur an der Haustür.

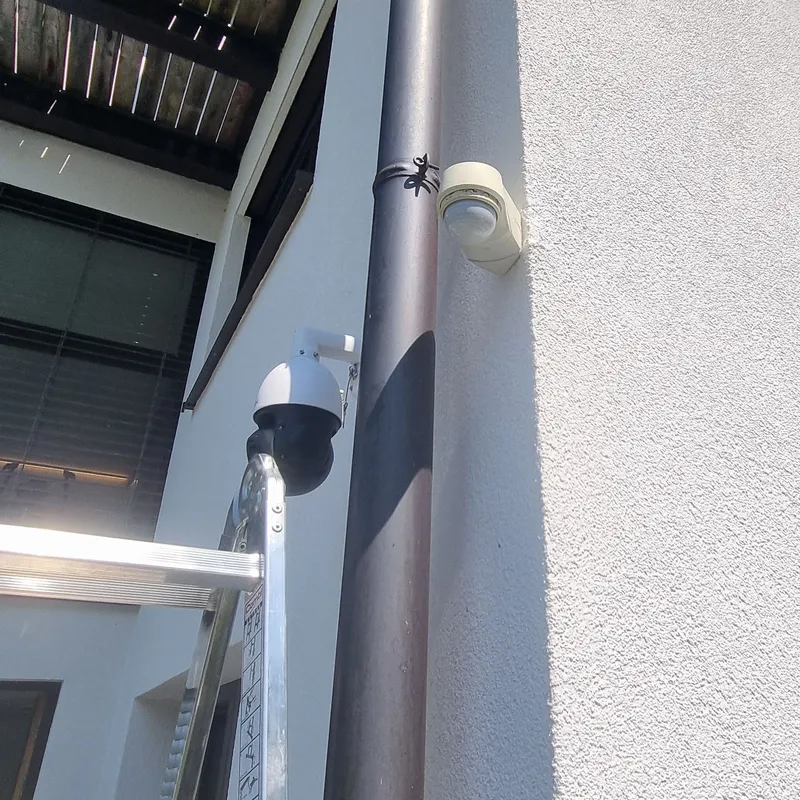

Überwachungskamera unter dem Dachvorsprung an einer Hausecke — Eine der Reolink-Kameras an der Hausecke.
